实验8
首先得配置DOS环境和Debug工具。
在Vscode插件中搜索MASM/TASM下载。（已配置好环境）
实验配套教程： https://blog.csdn.net/orangehap/category_8914680.html。
跳过实验7。
参考答案：
注：nop是空指令，不产生任何结果。
nop的机器码占一个字节。
这个程序有点麻烦！
使用u命令查看对应的机器码和汇编指令：
编译后，
| 机器码 |
编译后的指令，后面是目标地址 |
源程序汇编指令 |
| EBF0 |
JMP 0008 |
jmp short s |
| EBF6 |
JMP 0018 |
jmp short s1 |
下面分析一下转移：

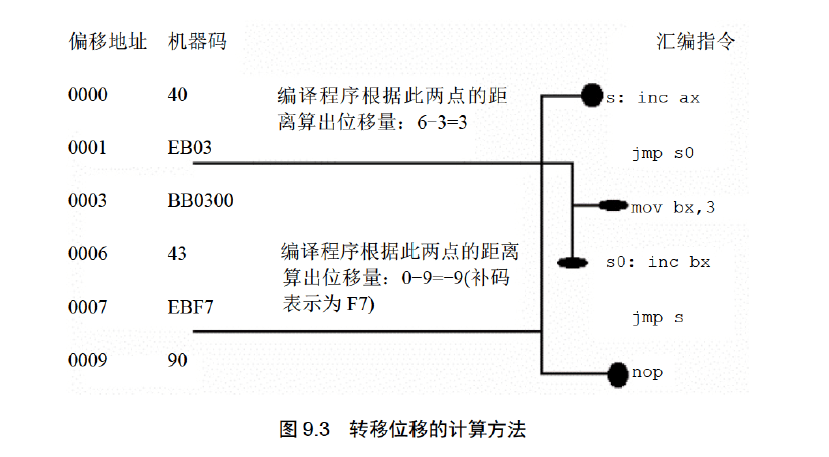

第一条跳转指令：根据上图计算公式，找到第一张DOS图片，
16进制下，8-18=F0，中间负数要转补码表示。
第一条跳转指令：根据上图计算公式，找到第二张DOS图片，
16进制下，18-22=F6，中间负数要转补码表示。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| 1. start: mov ax,0
2. s: nop ; nop标号语句，在运行时在代码段中分配一个字节的空间，
3. nop ; 这个字节（空间）的值为90h。
; 操作符 `offset` 的功能是取得标号的偏移地址。
4. mov di,offset s ; 将 s 的偏移地址存到 di 寄存器中
5. mov si,offset s2 ; 将 s2 的偏移地址存到 si 寄存器中
6. mov ax,cs:[si] ; 此行是将cs:[si]内存中的机器码存到ax寄存器中，
; 这个机器码是由编译器将 s2 标号字段中的指令编译而成。
7. mov cs:[di],ax ; 将 ax 中的 s2 标号字段的机器码存放到 s 标号字段中。
8. s0: jmp short s ; 跳转到 s 标号字段处执行代码。
9. s: jmp short s1 ; 根据我们之前的分析, 指令是用相对偏移来表示的
; 因此执行的操作并不是真的跳转到 s1 这个标号,
; 而是跳转编译时确定的 该指令到 s1 标号的偏移量。
; 所以我们要分析接下来程序的流程的话 , 就必须先编译程序 ,
; 通过查看这条指令的机器代码，才知道偏移量是多少。
; 然后再根据这个偏移量确定程序下一步应该执行哪里的指令。
; 根据下图的编译结果 , 可以发现 ,
; jmp short s1 在编译后得到的指令是 : EB F6
; 由上可知，偏移量是 :F6
; 偏移量是由 补码 来表示的，由书中 附注二 ，
; 我们可以算出 F6对应的有符号十进制数为 -10。
; 从这里，我们可以知道，这条指令是将 ip 的值加上 -10。
; 那么，我们再看看 ip - 10 指向的地址是哪里呢 ?
; 由下图的编译结果，我们可以知道，
; 它指向的刚好就是 code segment 开始的位置.
10. mov ax,4c00h
11. int 21h ;看到这两句，大家就知道，程序是可以正常返回了
|
